現場環境: Seagate Black Armor 220 NAS設備

原因:

朋友手邊有一台別人送的NAS設備，

因為不太會處理，所以我就來幫忙看一下。

型號是Seagate BlackArmor NAS 220。

是一台比較早以前出廠的NAS設備。

處理方式:

到官網下載搜尋NAS裝置的軟體。

因為朋友手邊這台是Black Armor，

所以在搜尋時也建議依設備型號去尋找相關套件。

軟體分成兩種，免安裝版&安裝版。

(安裝過程不贅述)

安裝完成後，可以透過執行以下程式開啟套件。

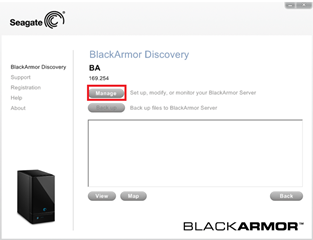

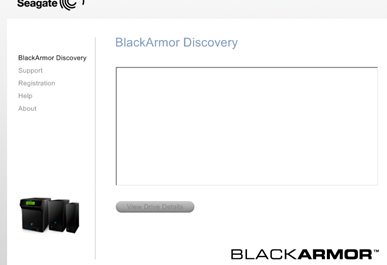

接著會透過Seagate的軟體連線到NAS。

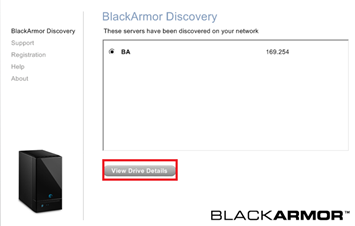

點選View Drive Detail

點選Manage 就可以連結到WEB頁面

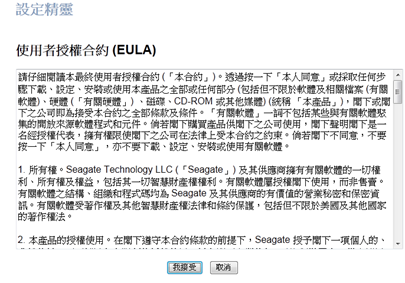

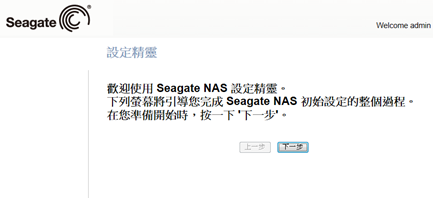

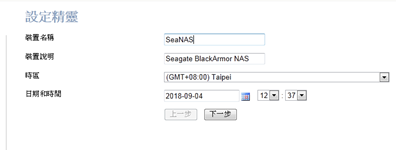

首次登入時候透過設定精靈進行處理。

設定時區

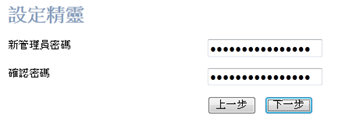

設定密碼

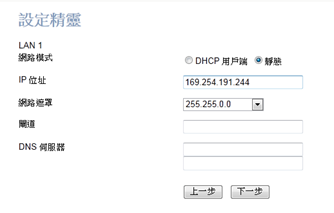

設定IP位址，通常NAS都要設定個固定IP位置。

方便使用者進行連線。

如果不知道家中的IP相關資訊的人。

可以用【命令提示字元 or Powershell】

輸入【ipconfig /all】

接著就可以將網路遮罩、閘道、DNS資訊輸入進去。

IP位址要特別注意，不能照著顯示資訊輸入。不然會出現IP衝突的狀況。

這邊IP可以將第四個IP位址: X.X.X.X 裡面的數字進行修改。

建議數字設定大一點比較不會衝突到，但這個要注意網段如何分割。

這部分設定的網路資訊再請大家自己去查一下網路。

因為關係到閘道、廣播位置這一類的資訊。

最後會顯示所有資訊要你確認一下。

沒問題的話，按下確定。

然後會開始進行導頁。

之後只要透過瀏覽器連結IP位址就可以連線NAS了。

輸入你設定的登入帳密:admin/…..

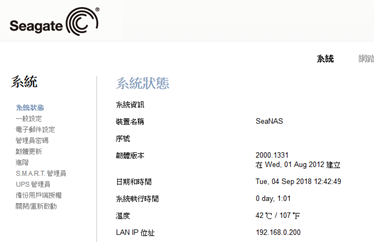

之後就可以進行管理。

之後就依照需求進行調整。

如果這個NAS用了一陣子後，你想要將他還原。

有兩種方式。

1. 軟體還原

到官網下載[FactoryDefault.exe]檔案並執行。

輸入NAS上的MAC，並於完成後點選【Calcalate】

之後就可以取得還原的連結網址。

在瀏覽器輸入 http://[NAS的IP位址]/[將軟體產出的連結貼上]

之後就會在瀏覽器上取得下面畫面。

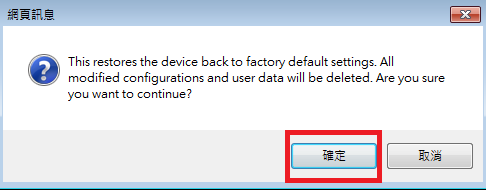

點選【Factory Default Restore】就會開始還原。

之後NAS會開始進行還原動作，並重新啟動設備。

還原完成後，再次使用Seagate的NAS discovery來搜尋。

2. 硬體還原

用按鍵進行還原，接上電力之後，馬上按住還原鍵10秒左右。

就會進行還原了。

還原後取得的IP位置都是[169.254.X.X]這類的無法正常連線的IP。

所以只能透過seagate的軟體進行連線以及更改IP的動作。

這就必須要多注意一點。

介紹完上述的基本處理後，我們要來做使用NAS的前置準備。

設定NAS的硬碟

先檢視目前NAS中的硬體狀況

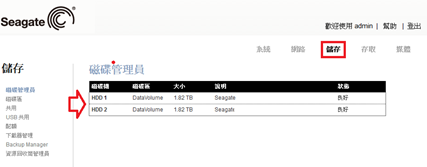

[儲存] >>> [磁碟管理員]

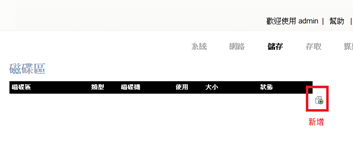

[儲存] >>> [磁碟區]

依照設備的引導進行後續設定。

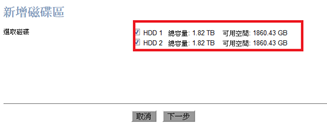

這邊要用兩顆硬碟設定RAID 1的架構。

所以勾選兩個硬碟。

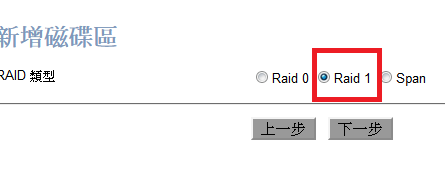

選擇要使用的RAID類型

進行相關的設定。

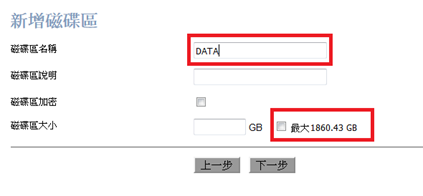

輸入磁區名稱，並定義這個磁區的大小。

因為沒有特殊要求，所以這邊勾選[最大] 。

也沒有加密的需求，所以磁碟區加密不勾選。

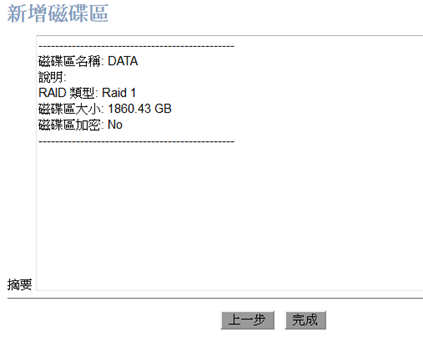

最後確認一下設定是否正確，沒有問題就按下完成。

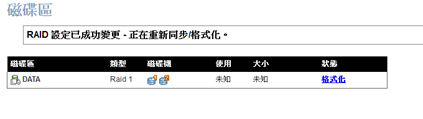

完成後再確認一下，就可以看到磁碟區[RAID1]已經建立出來了。

但是還要花些時間進行格式化的動作。

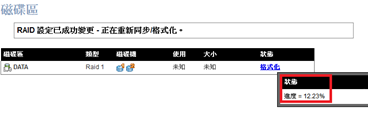

按下格式化可以看到目前的進度。

格式化完成後，可以看到目前RAID磁碟區的狀態。

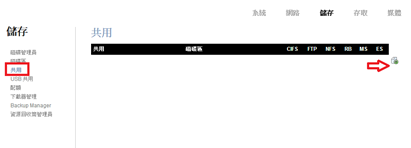

接著要磁碟區設定共用，這樣外部才可以做存取。

因為是在私有環境使用，所以這邊先簡單設定就好。

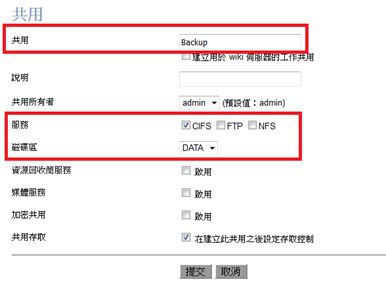

名稱定義好<這就是之後要存取時使用的資料夾>

服務就是連線方式:可以選擇 CIFS、FTP、NFS三種。

簡單一點的說法:

CIFS 類似 Windows 的網路芳鄰。

NFS 是 Linux在使用的資料存取方式。

FTP 主要可以達到我們檔案傳輸的效果。

一般使用者比較會用到CIFS & FTP 這兩種。

這邊朋友的需求是想要掛載到電腦上就好。

所以這邊只勾選CIFS服務。

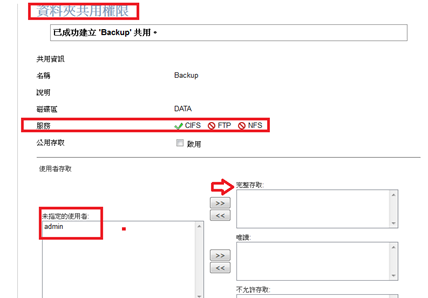

設定好服務之後，就是指定存取的權限了。

這邊因為是單人使用，我們設定admin 可以完整存取。

如果有很多人要使用，建議設定群組，用群組派發存取的權限比較好。

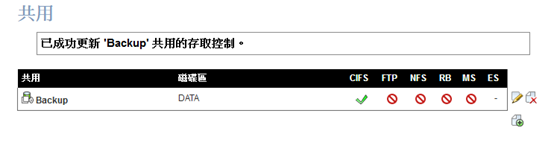

最後就可以看到我們剛才建立的共用資料夾<開啟了CIFS服務>。

如果發現設定錯誤想要調整，後面的Button也可以讓你進行調整。

Windows 7 掛載的方式

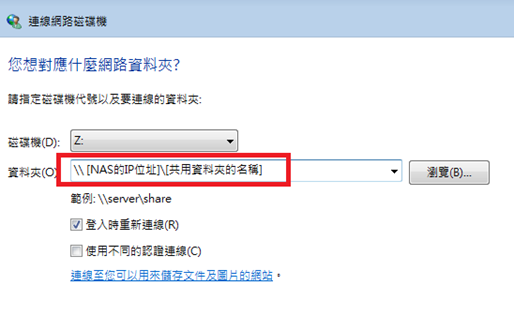

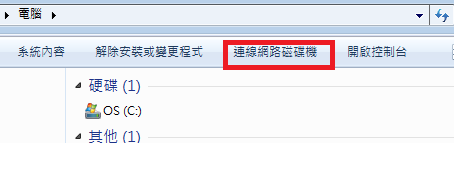

開啟電腦 >> [連線網路磁碟機]

將連線資訊輸入進去。

EX: \\192.168.0.100\Backup

NAS上面設定的是帳號存取。

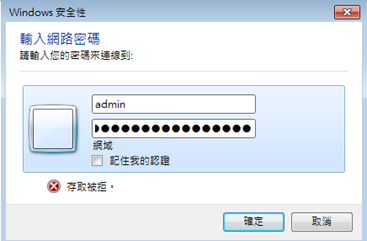

所以在連接的時候會要求我們輸入連線的帳號密碼。

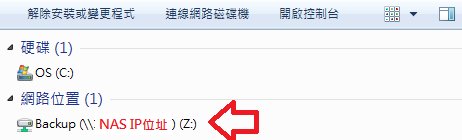

按下確定，就完成連線了。

這樣就可以開始使用NAS來存放資料了。

但是若是沒有勾選記憶密碼，

你每次要使用的時候都要輸入帳密，可能會覺得麻煩。

這樣的話，我們可以到控制台裡面進行設定。

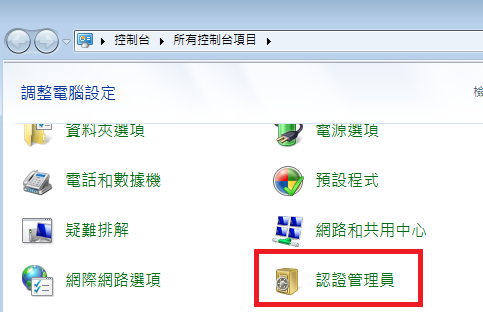

[控制台] >> [認證管理員]

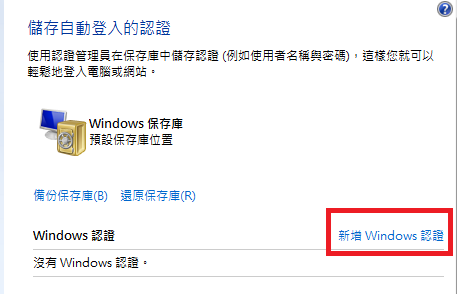

新增Windows 認證

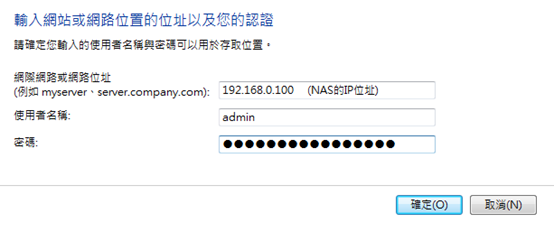

在網際網路位址輸入IP資訊(如果你有設定DNS的話，也可以輸入Domain Name)

接著輸入帳號密碼，確認沒問題就按下[確定]。

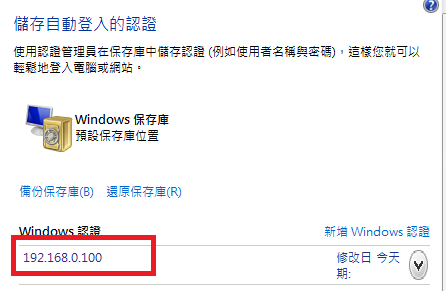

這樣就完成了自動登入時的認證動作。

之後除非你的NAS有設定新帳號來使用，或者改密碼。

不然的話，你掛載在電腦上的NAS空間就都可以直接進行使用了。

到這邊，就已經符合基本的使用了。

會寫這篇文章是因為幫朋友處理這台NAS的時候發現。

網路上關於Seagate NAS的資訊相當少。

也因為這個設備的型號比較舊了，在更新韌體上也是有狀況。

所以先把文章寫在這邊備存，以免哪天再有需求。
